Цилиндры EVVA 3KS (3KS plus)

Модель является одной из самых устойчивых в мире к интеллектуальным методикам взлома. Секретная часть не содержит пинов и подпирающих пружин, что обеспечивает, помимо высокой взломостойкости, надежную работу механики и абсолютную защищенность от бампинга. Купить ЭВВА 3KS в Одессе вы сможете в нашем магазине — мы официально представляем компанию EVVA (название произносится как ЭВВА или ЭФФА).

Техническое описание EVVA 3KS

Личинки EVVA 3KS по количеству кодовых комбинаций классифицированы уровнем «Extra Security», стойкость ко взлому сертифицирована стандартом EN 1303:2008 по самому высокому уровню взломостойкости, менеджмент качества на предприятии-производителе отвечает нормам стандарта ISO 9001.

Международные сертификаты и сертификаты разных стран, присвоенные 3KS

Ключ защищен множеством патентов, делающими технологию 3KS уникальной — она используется только в цилиндрах ЭФФА.

Отличия 3KS и 3KS plus

Оба цилиндра конструктивно одинаковы, одинаков и уровень даваемой ими защиты. Отличие заключается в ширине пазов — у 3KS plus один из них более широкий. Сделано это для продления срока действия патента, защищающего форму и профиль ключа.

Устойчивость к неразрушающему вскрытию

Основой секретной части личинки является механизм 3KS (Three Curves System — система трех кривых). Ее конструкция не содержит пинов, контр-пинов и пружин — вместо них проверка секретности производится 12 кодовыми пластинами (6 с каждой стороны), скользящими по пазам в виде кривых произвольной формы, нарезанных на обеих сторонах ключа. Узор кривых является секретным кодом с количеством возможных комбинаций порядка 30 миллиардов — невероятным числом, превышающим количество жителей планеты. Когда узор ключа соответствует секретности цилиндра (т. е. ключ свой), скользящие в вертикальной плоскости кодовые пластины освобождают две запорные планки, которые снимают блокировку ротора и дают возможность отпирания личинки.
Кодовые элементы снабжены ложными пазами, противодействующими вскрытию инструментом — попадая в них, отмычки вызывает ложное срабатывание, а на наружном конце запорных планок (см. эскиз, элемент 4) есть специальные отсекающие выступы, попадающие в паз отсечки (элемент 7) и сужающие область манипуляции отмычками.

Описание конструкции заняло один абзац, она кажется простой, но все решения в совокупности обеспечивают столь высокий уровень противостояния интеллектуальным методикам взлома, что во многих описаниях цилиндр позиционируется как невскрываемый. Понять работу механики 3KS помогут эскизы.

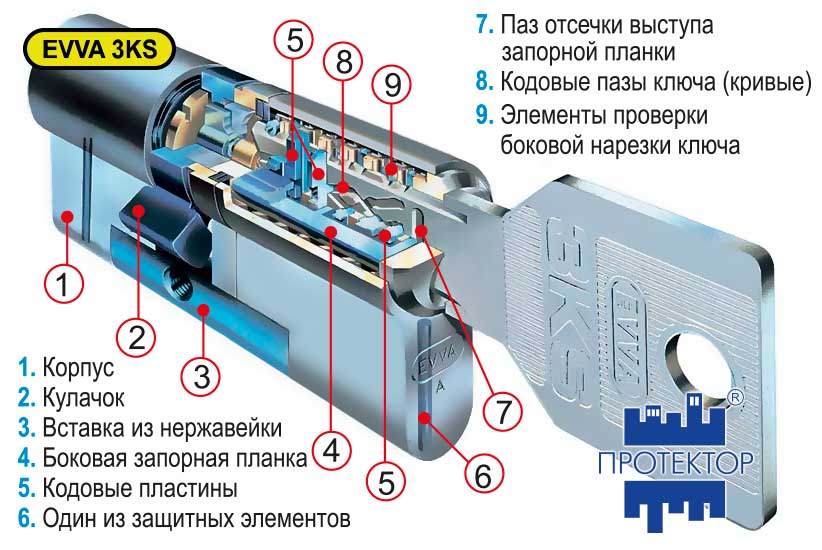

Конструкция 3KS

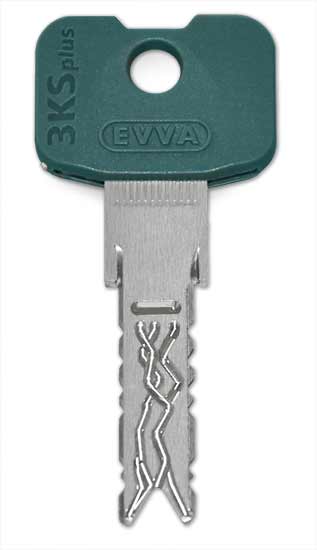

Ключ цилиндра 3KS

В определенной мере устойчивость к интеллектуальному вскрытию повышает и редкость цилиндров — они малораспространены в Украине и Одессе в частности, а возможность купить пару-другую цилиндров для отработки воровской техники есть не у каждого.

Устойчивость к вандальному взлому

К самым распространенным методикам силового взлома относятся выбивание, излом по месту крепления с последующим вырыванием и высверливание. Применяют эти методики чаще всего в отношении стойких к интеллектуальному взлому механизмов, к которым относится и 3KS — когда у взломщика не получается вскрыть цилиндр без разрушения, в ход идут фрезы и тяжелый ударный инструмент.

Корпус и ротор цилиндра латунные, поэтому противостояние высверливанию достигается защитой ключевых мест элементами из особо твердых металлов (на эскизе они не отображены). Один такой элемент размещен в передней части корпуса, ротор и кодовые пластины защищает шарик из легированной стали. Запорные планки также изготовлены из твердосплавного металла.

Защита от вырывания строится на усилении вставкой из нержавеющей стали подверженной излому области крепежного отверстия. Из нержавейки также изготовлены винты, соединяющие вставку с частями корпуса.

Противостояние свертыванию (насильному повороту ротора) дают твердосплавные запорные планки — именно они блокируют вращение ротора, а не кодовые пластины (или пины, как в других цилиндрах). Планки входят в тело ротора и корпуса по всей длине, поэтому защита от свертывания является абсолютной.

Несмотря на прочие высокие защитные характеристики, защита от выбивания у 3KS отсутствует — даже такие механизмы не смогут ничего противопоставить кувалде или тяжелому молотку. В определенной мере препятствовать выбиванию может кулачок — его положение покоя равно 30 градусам. Но если предполагается эксплуатация цилиндра в местах, где возможна «работа» тяжелым разрушающим инструментом, то наличие правильно установленных броненакладок будет обязательным условием. Это правило относится ко всем без исключения цилиндрам.

Надежность в работе

Из-за отсутствия пружин в механизме нет подпираемых ими деталей с повышенным уровнем трения и, соответственно, повышенным уровнем износа. Помимо этого, все подвижные детали секретной части изготовлены из прочных сплавов с тефлоновым покрытием, уменьшающим трение и износ контактирующих друг с другом деталей. Оба фактора в равной степени делают цилиндр исключительно надежным в эксплуатации, а его конструкция отлично противостоит засорению (в отличии от залипающих пинов), низким и высоким температурам.

Основные свойства сердцевин 3KS и 3KS plus

Высочайший уровень секретности — более 30 млрд. вариантов
Высокая устойчивость ко вскрытию подтверждена сертификацией EN 1303:05 по самым высоким оценкам
Уникальная запатентованная технология 3KS
Защита ротора от высверливания посредством защитных элементов из твердосплавных металлов
Отсутствие в секретной части деталей из латуни
Полная защита от бампинга за счет отсутствия пинов
Кулачок с положением 30 градусов
Защита от разрыва — пластина из нержавеющего сплава
Конструкция механизма обеспечивает очень низкий уровень трения контактирующих деталей
Фрикционность цилиндра (возможность открытия снаружи при любом положении ключа или вертушки изнутри)
Ключи 3KS реверсивны — их можно вставлять любой из сторон
Защищенность ключей от изготовления копий посторонними лицами
Высокая устойчивость к загрязнению и воздействию высоких и низких температур
Возможность создания на базе 3KS мастер-систем

Цилиндры 3KS и 3KS plus могут быть в исполнении «ключ-ключ», «ключ-тумблер» (с вертушкой) и «ключ-шток». Вставки «ключ-шток» вместо вертушек имеют шток, на который затем одевается вертушка. Особенность в том, что перед этим шток можно обрезать в любом месте, получив таким образом требуемую длину внутренней части.

Ключи и дубликаты

Ключи цилиндра защищены патентами и обладают реверсивностью — в сердцевину их можно вставлять любой стороной. Как и все ключи высококлассных цилиндров, они защищены от несанкционированного изготовления дубликатов — копии можно заказать только в сертифицированных компанией EVVA центрах (в Одессе они есть) или нашем магазине после предъявления пластиковой карты, содержащей кодировку цилиндра, и одного из ключей.

Комплектация

Помимо самого цилиндра, комплектацию составляют карта для изготовления дубликатов, 5 ключей и винт крепления.
