Циліндри EVVA 3KS (3KS plus)

Модель є однією з найстійкіших у світі до інтелектуальних методик зламу. Секретна частина не містить пінів і пружин, що забезпечує, крім високої зламостійкості, надійну роботу механіки і абсолютну захищеність від бампінгу. Купити ЕВВА 3KS в Одесі ви зможете у нашому магазині — ми офіційно представляємо компанію EVVA (назва вимовляється як ЕВВА або ЕФФА).

Технічний опис EVVA 3KS

Личинки EVVA 3KS за кількістю кодових комбінацій класифіковані рівнем «Extra Security», стійкість до зламу сертифікована стандартом EN 1303:2008 за найвищим рівнем зламостійкості, менеджмент якості на підприємстві-виробнику відповідає нормам стандарту ISO 900.

Міжнародні сертифікати та сертифікати різних країн, надані 3KS

Ключ захищений багатьма патентами, що роблять технологію 3KS унікальною — вона використовується лише в циліндрах ЕФФА.

Відмінності 3KS та 3KS plus

Обидва циліндри конструктивно однакові, однаковий і рівень захисту. Відмінність полягає в ширині пазів — у 3KS plus один із них ширший. Зроблено це для подовження терміну дії патенту, який захищає форму та профіль ключа.

Стійкість до неруйнівного розкриття

Основною секретною частиною личинки є механізм 3KS (Three Curves System — система трьох кривих). Його конструкція не містить пінів, контр-пінів та пружин — замість них перевірка секретності здійснюється 12 кодовими пластинами (6 з кожного боку), що ковзають по пазах у вигляді кривих довільної форми, нарізаних на обох боках ключа. Візерунок кривих є секретним кодом з кількістю можливих комбінацій близько 30 мільярдів — неймовірною кількістю, що перевищує кількість жителів планети. Коли візерунок ключа відповідає секретності циліндра, кодові пластини, що ковзають у вертикальній площині, звільняють дві запірні планки, які знімають блокування ротора і дають можливість відмикання личинки.

Кодові елементи оснащені обманними пазами, що протидіють розкриттю інструментом — потрапляючи в них, відмички викликають хибне спрацьовування. На зовнішньому кінці запірних планок (див. ескіз, елемент 4) є спеціальні виступи відсікання, які звужують площину для роботи відмичками.

Опис конструкції зайняв один абзац, вона здається простою, але всі рішення в сукупності забезпечують настільки високий рівень протистояння інтелектуальним методикам розкриття, що в багатьох описах циліндр позиціонується як нерозкривний. Зрозуміти роботу механіки 3KS допоможуть ескізи.

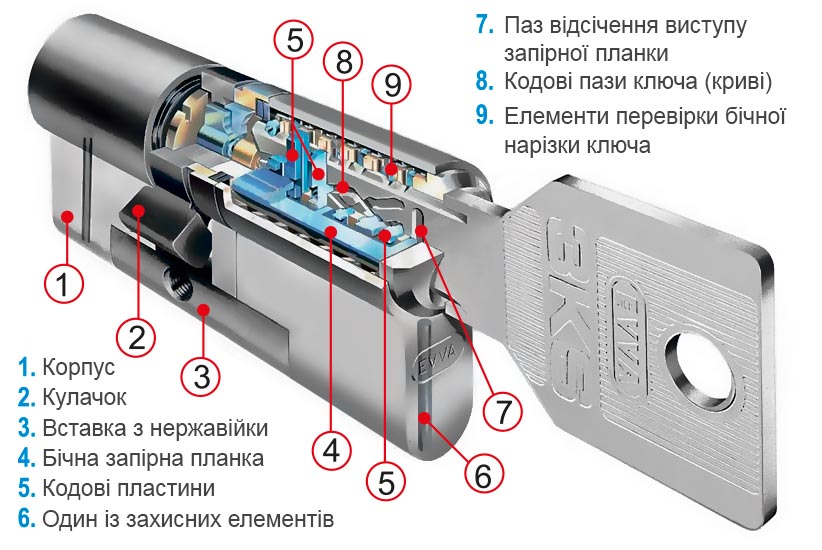

Конструкція 3KS
Ключ циліндра 3KS

Певною мірою стійкість до інтелектуального розкриття підвищує й рідкість циліндрів — вони малопоширені в Україні та Одесі зокрема, а можливість купити кілька циліндрів для відпрацювання злодійської техніки є не у кожного.

Стійкість до вандального зламу

До найпоширеніших методик силового зламу належить вибивання, розлам за місцем кріплення з подальшим вириванням, і висвердлювання. Застосовують ці методики найчастіше щодо стійких до інтелектуального розкриття механізмів, до яких належить і 3KS — коли у зламника не вдається розкрити циліндр без руйнування, у хід йдуть фрези та важкий ударний інструмент.

Корпус і ротор циліндра латунні, тому протистояння висвердлюванню досягається захистом ключових місць елементами з особливо твердих металів (на ескізі вони не показані). Один такий елемент розміщений у передній частині корпусу, ротор та кодові пластини захищає кулька з легованої сталі. Запірні планки також виготовлені із твердосплавного металу.

Захист від виривання будується на посиленні вставкою з нержавіючої сталі. З нержавіючої сталі також виготовлені гвинти, що з'єднують вставку з частинами корпусу.

Протистояння згортанню (силовому повороту ротора) забезпечують твердосплавні запірні планки — саме вони блокують обертання ротора, а не кодові пластини (або піни, як в інших циліндрах). Планки входять у тіло ротора та корпусу по всій довжині, тому захист від згортання є абсолютним.

Попри інші високі захисні характеристики, захист від вибивання у 3KS відсутній — навіть такі механізми не зможуть нічого протиставити кувалді або важкому молотку. Певною мірою перешкоджати вибиванню може кулачок — його положення спокою дорівнює 30 градусів. Але якщо передбачається експлуатація циліндра в місцях, де можлива «робота» важким інструментом, то наявність правильно встановлених броненакладок буде обов'язковою умовою. Це правило стосується всіх без винятку циліндрів.

Надійність у роботі

Через відсутність пружин у механізмі немає деталей з підвищеним рівнем тертя і, відповідно, підвищеним рівнем зносу. До того ж всі рухомі деталі секретної частини виготовлені з міцних сплавів з тефлоновим покриттям, що зменшує тертя і знос деталей. Обидва фактори однаково роблять циліндр виключно надійним в експлуатації, а його конструкція відмінно протистоїть засміченню (на відміну від пінів, що залипають), низьким і високим температурам.

Основні властивості серцевини 3KS та 3KS plus

Найвищий рівень секретності — понад 30 млрд варіантів
Висока стійкість до розкриття підтверджена сертифікацією EN 1303:05 за найвищими оцінками
Унікальна запатентована технологія 3KS
Захист ротора від висвердлювання за допомогою захисних елементів із твердосплавних металів
Відсутність у секретній частині деталей з латуні
Повний захист від бампінгу завдяки відсутності пінів
Кулачок з положенням 30 градусів
Захист від розриву — пластина з нержавіючого сплаву
Конструкція механізму забезпечує дуже низький рівень тертя контактуючих деталей
Фрикційність циліндра (можливість відкриття зовні за будь-якого положення ключа або вертушки зсередини)
Ключі 3KS реверсивні — їх можна вставляти будь-яким боком
Захищеність ключів від виготовлення копій сторонніми особами
Висока стійкість до забруднення та впливу високих і низьких температур
Можливість створення на базі 3KS майстер-систем

Циліндри 3KS і 3KS plus можуть бути у виконанні «ключ-ключ», «ключ-тумблер» (з вертушкою) та «ключ-шток». Вставки «ключ-шток» замість вертушок мають шток, на який потім одягається вертушка. Особливість у тому, що перед цим шток можна обрізати в будь-якому місці, отримавши таким чином необхідну довжину внутрішньої частини.

Ключі та дублікати

Ключі циліндра захищені патентами і мають реверсивність — в серцевину їх можна вставляти будь-яким боком. Як і всі ключі висококласних циліндрів, вони захищені від несанкціонованого виготовлення дублікатів — копії можна замовити тільки в сертифікованих компанією EVVA центрах (в Одесі вони є) або в нашому магазині після пред'явлення пластикової картки, що містить кодування циліндра, та одного з ключів.

Комплектація

Окрім самого циліндра, комплектацію складають картка для виготовлення дублікатів, 5 ключів та гвинт кріплення.
