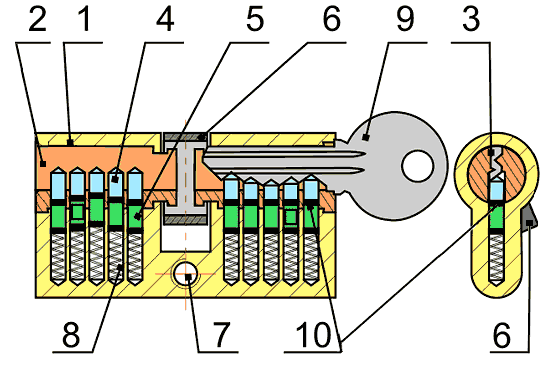

При виборі будь-якого механізму вам неминуче доведеться читати технічний опис, методики захисту моделі від різних видів зламування та інші подібні матеріали, що рясніють назвами елементів. Якщо ці назви незнайомі, отримана інформація буде явно неповною. Понад те, деякі деталі називаються по-різному. Дізнатися спрощену будову личинки ви можете прямо зараз — отримані відомості коштують витраченої хвилини.

1. Корпус. Зазвичай відливається з латуні, у топових моделях — із загартованої сталі чи міцних сплавів.
2. Ротор — обертова частина циліндра, в яку вставляється ключ. Називається також плагом або плугом циліндра (від англ. plug).
3. Ключова щілина в роторі.
4. Кодові піни (штифти) збігаються з візерунком ключа, роблячи можливим поворот ротора. Кодові та замикальні піни іноді називають «секретом» циліндра.
5. Замикальні піни (замикальні штифти). При вилученні ключа входять у ротор, не дозволяючи зробити поворот. Називаються також контрпінами.
6. Кулачок. Обертається з ротором, приводить у дію механіку замка. У деяких моделях замість кулачка встановлюється шестерня.
7. Кріпильний отвір. Одне зі слабких місць циліндра, яким проходить лінія зламу при силових діях.
8. Пружини замикальних пінів.
9. Ключ.
10. Точки дотику контр-пінів з пінами.

У циліндрових механізмах використовується багато елементів, спрямованих на протистояння різним методикам зламу. Знання цих методик дасть уявлення про призначення елементів під час читання технічного опису, що своєю чергою не дозволить купити личинку, про вибір якої доведеться шкодувати, оплакуючи втрачене майно. Ви також зможете вибрати циліндр, не переплачуючи за непотрібний захист — у житті періодично трапляються й такі ситуації.

Всі способи поділяються на силові (вандальні), при яких здійснюється повне або часткове руйнування циліндра, і неруйнівні, які також називають маніпуляційними або інтелектуальними (іноді їх також називають «роботою інструментом»), при яких слідів проникнення не залишається.

До найпоширеніших методик силового зламу належать:

• Висвердлювання. Свердлом або фрезою просвердлюється ротор личинки, після чого замок можна повернути викруткою або іншим інструментом. Другий спосіб — просвердлювання тієї частини циліндра, в якій знаходяться піни, що призводить до втрати секретності личинки та відкриття її будь-яким ключем. Захистом від висвердлювання є наявність захисних елементів із загартованої сталі у вразливих місцях циліндра.
• Вибивання. Кувалдою або молотком б'ють по торцю циліндра доти, доки він не увійде до приміщення або не зламається. В останньому разі витягується зовнішня частина личинки та, як у попередньому випадку, відкривається доступ до замка. Захистом від цього особливо сильного впливу може бути правильно встановлена ​​якісна захисна фурнітура. Додатковим захистом є опція блокування ригелів при вибиванні личинки, якою оснащені деякі замки.
• Злом та виривання. Інструментом захоплюється зовнішня частина циліндра з додатком зусилля, необхідного для зламу личинки в місці отвору кріплення, після чого повторюються дії з першого пункту. Для протистояння зламу слабке місце циліндра виготовляють зі сталі, посилюють різними способами або використовують метод контрольованого зламу, при якому захоплена частина циліндра відламується, але решта залишається в замку, продовжуючи здійснювати свої функції. Захист також забезпечує захисна фурнітура.

•

  Висвердлювання ротора

•

  Висвердлювання пінів

Найпоширеніші маніпуляційні способи:

• Бампінг. У циліндр вставляється спеціальний інструмент — бамп-ключ, постукуючи по якому і докладаючи зусилля у напрямку повороту, зламник приводить піни циліндра в стан, що дозволяє зробити поворот ротора. Бампінгу схильні лише циліндри з пінами (штифтами), захистом від нього є конструкція самого механізму.
• Ударна техніка пік-ганом. Пік-ган — спеціальний інструмент у вигляді пістолета, який після введення в циліндр здійснює одночасні удари по пінах (штифтах) личинки. Одночасно з цим додається поворотне зусилля, що може призвести до відкриття циліндра. Захист аналогічний бампінгу.
• Маніпуляція. Розкриття здійснюється за допомогою двох відмичок особливої ​​форми, однією з яких здійснюється поворот ротора, другий безпосередньо маніпуляція з пінами (штифтами). Захист – конструкція личинки.

Симетрія, звана також розмірністю, зміщенням або розміром личинок, дає уявлення про довжину механізму та розташування його кріпильного отвору. У сукупності з типорозміром, який відповідає за те, чи пройде циліндр в отвір замка, розмірність дозволить вибрати серцевину саме тієї довжини, яка підійде до ваших вхідних дверей з урахуванням товщини полотна, товщини обшивки, наявності захисної фурнітури та інших факторів.

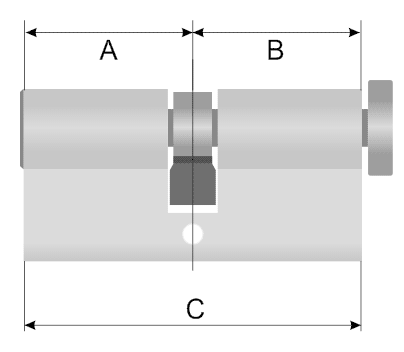

Розмір циліндра позначається у вигляді двох чисел, перше з яких зазвичай показує довжину від зовнішнього торця до отвору кріплення (А), друге — довжину від отвору до торця внутрішньої частини личинки (В). Якщо величини дорівнюють, то циліндр називається рівностороннім. Сума величин становить загальну довжину личинки (С), яку іноді ставлять на самому початку позначення, наприклад, 62 (31х31), 72 (31/41) тощо.

Правильна симетрія циліндра дуже важлива — личинки 72 (31/41) і 72 (41/31) мають однакову довжину, але можуть бути не взаємозамінні. Це призведе до того, що частина циліндра може бути занадто втоплена в полотні дверей, викликаючи певні складності в користуванні та неможливість установки деяких видів броненакладок, а торець циліндра, що виступає, і зовсім небезпечний з погляду зламостійкості — таку личинку можна легко захопити, зламати та вирвати її зовнішню половину.

Якщо ви вирішили самостійно обміряти та купити циліндр, то існує один важливий момент — різні виробники по-різному позначають симетрію своїх вставок: перші цифри можуть відноситися як до зовнішньої, так і до внутрішньої сторони. Тому, спілкуючись із продавцем, слід користуватися термінами «довжина зовнішньої частини» та «довжина внутрішньої частини».
